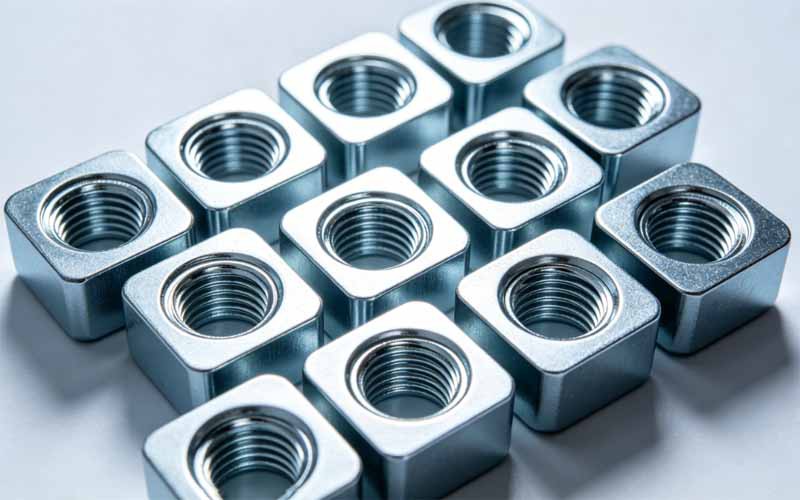

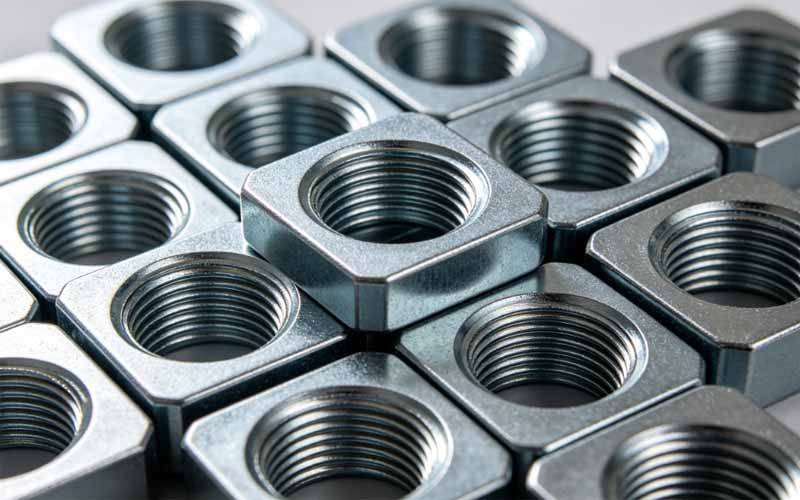

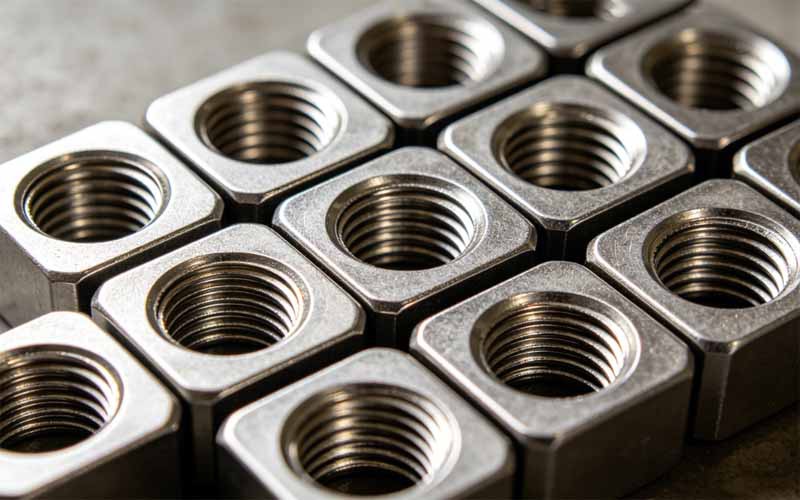

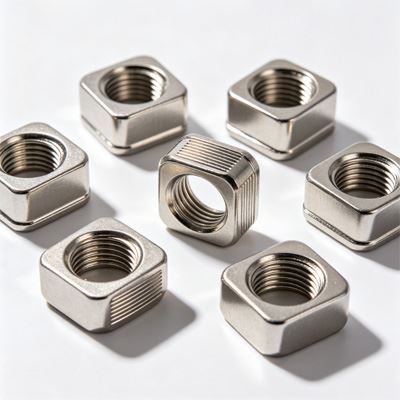

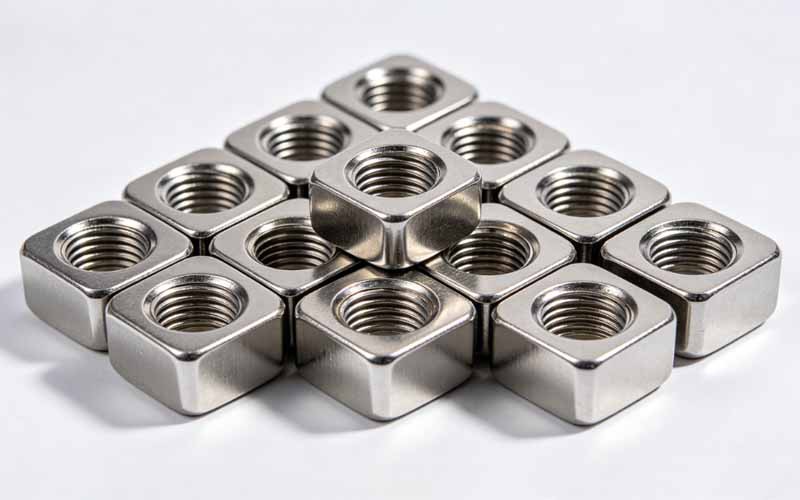

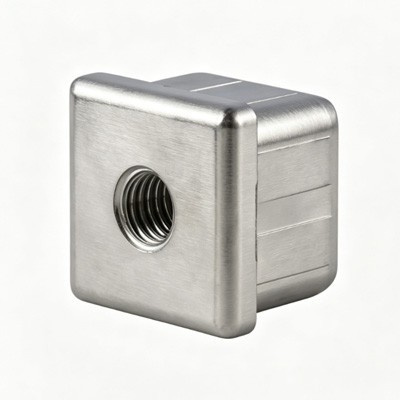

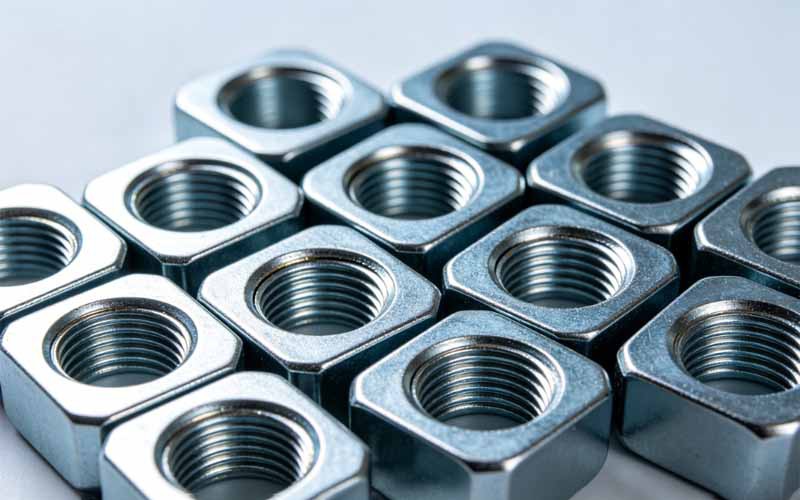

Inserts filetés carrés en métal
Plage de poids : 0,5 g à 500 kg
Tolérance dimensionnelle : ±0,1 mm
Veuillez fournir les spécifications du produit afin que nous puissions proposer des prix et un MOQ spécifiques.
Les inserts filetés carrés en métal fonctionnent bien en termes de résistance à la compression radiale. Par exemple, lorsque les inserts en acier au carbone M5 sont comprimés radialement jusqu'à une déformation de seulement 0,1 mm, la pression requise peut atteindre 2 500 N. Cela garantit que l'insert ne subira pas de déformation elliptique lors de l'installation à la presse-. De plus, la conception du chanfrein du trou de montage a un impact significatif sur la durée de vie de l'insert. La taille de chanfrein recommandée est de 0,3 mm × 45 degrés. Les mesures réelles peuvent réduire la concentration maximale de contraintes lors de l'installation d'environ 25 %, réduisant ainsi le risque de fissuration du matériau de base de 1,2 % à 0,4 %. Ces deux données sont directement liées au taux de rendement de l'assemblage automatisé et à la conservation à long terme des inserts.
La résistance aux chocs de l'insert est également excellente dans les environnements à basse température. Un essai d'impact sur poutre simplement appuyée a été réalisé conformément à la norme ISO 179. Une fois l'insert M4 intégré dans le matériau de base PC/ABS, il a été impacté d'une hauteur de 1 m avec une chute de poids de 1 kg à -40 degrés. L'insert ne présentait aucune fissure ni chute visible, et l'énergie d'absorption d'impact atteignait 9,8 J. De plus, pour les applications nécessitant un anti--desserrage, une colle anti-desserrage en microcapsules-peut être pré-enduite-sur les filetages de l'insert. Après revêtement, le couple de desserrage du filetage M5 passe de 1,0 N·m lorsqu'il n'est pas revêtu à 3,0 N·m, ce qui peut répondre aux exigences de connexion anti-vibration des pièces automobiles.
Paramètres
JOYEAR est une entreprise familiale-qui fournit des-solutions d'exportation de composants industriels à haut volume et très efficaces à des clients du monde entier. Nos produits métalliques sur mesure sont fabriqués de manière experte. Envoyez-nous vos fichiers de conception, qu'il s'agisse d'ébauches numériques ou de prototypes, et notre personnel compétent créera avec précision des pièces tangibles qui répondent à vos exigences.
| Type de métal | Résistance à la traction (MPa) | Dureté superficielle | Résistance à la corrosion |
|---|---|---|---|
| Acier au carbone | 400~550 | ⭐⭐⭐ | ⭐ |
| Acier inoxydable | 500~700 | ⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| Laiton | 300~450 | ⭐⭐ | ⭐⭐⭐⭐ |
| Alliage d'aluminium | 200~350 | ⭐ | ⭐⭐⭐ |
★Notre gamme de produits comprend :
►Matériaux :Acier au carbone/Acier doux/Acier de construction/Acier inoxydable/Aluminium/Cuivre, etc.
►Formulaires :Tôles / Profilés / Tubes / Barres rondes / Barres plates / Barres carrées, etc.
Conception du dessin et confirmation
Obtenez des dessins des clients ou produisez des dessins basés sur leurs échantillons ou spécifications.
Les dessins, les matières premières du produit, le traitement de surface et d'autres détails sont attestés par les deux parties.
Avantages

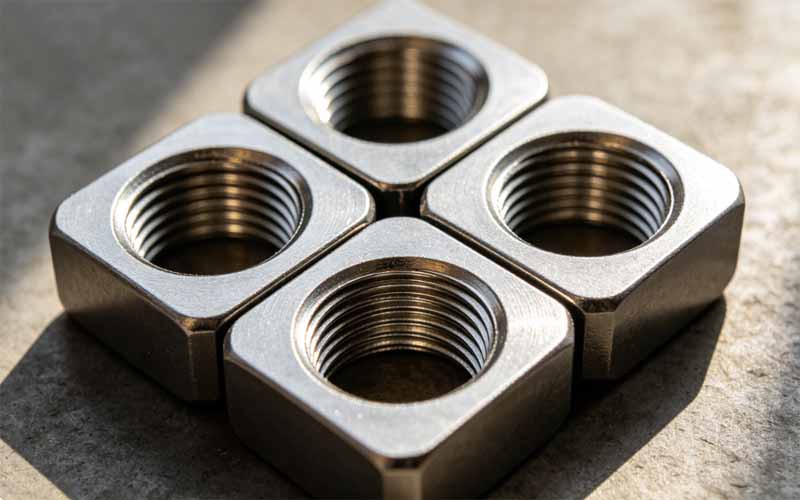

► Structure carrée anti-rotation
Les sections transversales carrées-résistent naturellement mieux à la rotation que les inserts ronds. Les quatre rayons de congé sont contrôlés pour être inférieurs ou égaux à 0,2 mm, et le couple de rotation statique maximal qu'il peut supporter une fois les trous de montage installés est environ 40 % supérieur à celui des inserts circulaires de même taille. Cela empêche l'insert de tourner vers l'extérieur lorsque les vis sont serrées encore et encore. Ceci est particulièrement utile pour les pièces qui doivent être réparées souvent.
►Couverture étendue des spécifications
Vous pouvez vous procurer des inserts filetés carrés en métal dans toutes les tailles, du M2 au M12. Par exemple, la longueur et la hauteur minimales du côté extérieur du M3 ne sont que de 4,0 mm. Il fonctionne bien pour les raccords filetés sur des coques en plastique à parois très fines (1,5 mm). La spécification M12 est utilisée pour les équipements lourds et a une longueur de côté extérieur allant jusqu'à 14 mm. La gamme de spécifications répond aux besoins de la plupart des conceptions industrielles et la sélection est flexible.
►Exigences de pression d'installation contrôlables
La pression nécessaire à l'installation d'un thermofusible est modérée et fonctionne bien avec un équipement automatisé. Pour les inserts M5, la pression de pose recommandée est de 500 à 800 N et la vitesse de pressage doit être maintenue entre 5 et 10 mm/s. Avec ce réglage, l'insert peut facilement s'insérer dans le trou en plastique qui a été chauffé à 200 degrés sans faire gonfler le matériau de base ni incliner l'insert. Les presses pneumatiques ou servo-presses peuvent facilement atteindre cette plage de pression, ce qui est idéal pour l'assemblage de précision en grand volume.
►Épaisseur de couche galvanisée uniforme
L'insert en acier au carbone est fabriqué selon le procédé de placage en fût. La couche galvanisée a toujours une épaisseur de 5 à 8 μm (en moyenne 6,5 μm) et l'épaisseur minimale locale est supérieure ou égale à 4 μm. Après un test au brouillard salin neutre, il faut au moins 72 heures pour que la rouille rouge apparaisse. Le revêtement de haute -qualité peut prolonger la durée de vie de la résistance à la corrosion deux fois plus longue que celle des inserts bon marché qui n'ont qu'une épaisseur de 3 à 5 μm (le temps de pulvérisation saline n'est que de 24 heures). Ceci est particulièrement intéressant pour les produits qui seront envoyés dans des zones côtières très humides.
pourquoi nous choisir
►Permet aux substrats d'avoir des parois plus fines
Pour les inserts carrés, l'épaisseur minimale de paroi n'est que de 20 % de la longueur extérieure de l'insert. L'insert M3, par exemple, a une longueur de bord extérieur de 4,5 mm et peut être placé sur une plaque en plastique de seulement 0,9 mm d'épaisseur sans se casser. Cela permet aux parois du produit d'être plus fines de 0,5 mm, ce qui rend l'ensemble de la machine environ 8 % plus léger.
►Évitez la pollution par la poussière
Lorsque vous tapez, vous obtiendrez des débris de plastique, et chaque millier de trous filetés M4 produira environ 0,5 g de poussière, qui pourrait se retrouver sur les contacts électroniques. L'insert carré s'emboîte sans découpe et peut être nettoyé selon la classe ISO 7, ce qui le rend idéal pour l'assemblage médical et électronique de précision.
►Améliorer la sécurité électrique
La galvanisation de l'insert en acier au carbone rend la résistance de contact stable à moins ou égale à 0,5 mΩ (mesurée 0,3 mΩ). Les filetages en plastique taraudés directement ne sont pas conducteurs et nécessitent un écrou de terre supplémentaire. L'utilisation d'inserts conducteurs peut réduire le nombre d'une pièce et économiser 8 secondes de temps d'assemblage par unité.
►Améliorer la qualité de l'apparence
Après l'installation, l'insert est au niveau du matériau de base, avec une différence de hauteur inférieure à 0,05 mm. Il n'y a pas besoin de fraisage secondaire. Certaines colonnes d'écrous à rivets dépasseront de 0,2 à 0,5 mm, ce qui modifiera leur apparence. La conception affleurante donne au produit une meilleure apparence, le rendant parfait pour les appareils électroniques grand public haut de gamme et les intérieurs de voiture.
Prix et commande
Fournir un devis, s'assurer que la quantité commandée est exacte,
et inclure tous les détails pertinents, tels que les conditions de paiement, les conditions commerciales, le type d'emballage, etc.
Production et expédition
Suivez exactement les dessins et les échantillons originaux lors de la production des marchandises.
Il a été soigneusement emballé et livré aux clients après une inspection finale.
