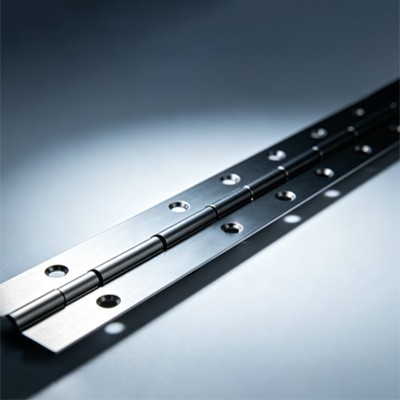

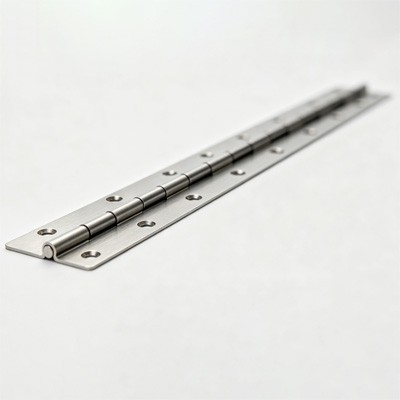

Charnière piano à fermeture automatique

Les charnières piano à fermeture automatique-de haute qualité-sont disponibles en longueurs continues allant jusqu'à 2 400 mm. La conception intégrée aux dimensions longues-élimine les espaces et les désalignements causés par l'épissure à plusieurs-sections et contrôle l'uniformité de l'espacement de la porte à ±0,3 mm près. Les portes d'accès aux grands équipements, les vitrines d'exposition ou les comptoirs de banque peuvent ainsi obtenir une meilleure étanchéité et une meilleure cohérence de l'apparence, évitant ainsi une défaillance précoce causée par la concentration locale des contraintes.

Les lames de produits courants-de haute qualité ont une épaisseur de 1,2 mm et peuvent résister à une charge statique de 120 livres par pouce de longueur. La méthode d'essai de chargement ASTM E73 montre que la déformation permanente ne dépasse pas 0,2 mm lorsque la charge est uniformément répartie le long de l'axe de la charnière. Les lames plus épaisses sont plus résistantes à la déformation par flexion et conviennent aux portes en acier lourdes ou aux armoires industrielles fréquemment ouvertes et fermées. Si l'épaisseur est réduite à 1,0 mm, la capacité portante-diminuera d'environ 30 %, ce qui la rendra inadaptée aux scénarios de charge-élevées.

Dans un environnement de -20 degrés, le couple de retour à 90 degrés de la charnière à fermeture automatique-est environ 10 % supérieur à la valeur de la température ambiante. Le module élastique de l'acier à ressort augmente à mesure que la température diminue. Bien qu'un couple accru soit bénéfique pour la fermeture, un couple excessif peut amener le corps de la porte à heurter le cadre de la porte et produire du bruit. Au contraire, le couple chutera d'environ 8 % à 80 degrés, mais il reste dans la plage de conception. Par conséquent, les produits de qualité générale-doivent être évités dans les environnements-à haute température, car leur graisse pourrait être perdue et le couple diminuerait plus rapidement.

La charnière en acier inoxydable de 2-pouces-de largeur et de 1,2 mm d'épaisseur peut supporter en toute sécurité une charge uniforme de 135 livres par pouce de longueur. Les concepteurs peuvent calculer le nombre requis de charnières en fonction du poids de la porte et de la longueur totale des charnières. Par exemple, une porte pesant 60 livres et 36 pouces de hauteur utilise deux charnières de 24 pouces pour supporter environ 1,25 livre par pouce, ce qui est bien en dessous de la limite et très fiable. Mais n’appliquez jamais une charge concentrée en un seul point au milieu de la charnière.
